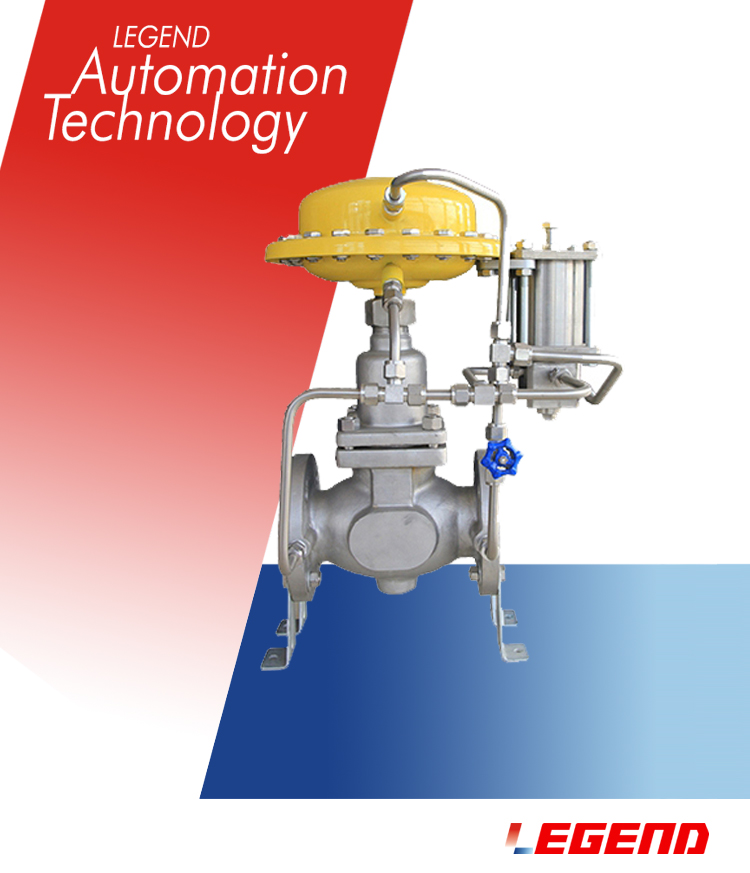

ZZV530自力式帶指揮器調節閥

ZZV530自力式帶指揮器調節閥

ZZV530自力式帶指揮器調節閥壓力設定在指揮器上的彈簧上實現，擰緊壓縮彈簧閥后壓力變大，反之則變小，操作簡單因而存在方便、便捷、比一般的直接取壓自力式壓力調節閥精度要高；一般用于儲罐氮封系統；調節和穩定儲罐的氮?dú)鈮毫Γ刂凭葮O其靈敏，控制精度閥后能達到0.0001MPa （100pa)運行過程中壓力可以連續調節,特別適合是控制微壓場合的工況。

ZZV530自力式帶指揮器調節閥原理

ZZV530自力式帶指揮器調節閥采用先導式結構，有兩個薄膜執行機構（指揮器和主閥各一個）閥后壓力 不直接控制主閥芯，而是指揮器執行機構控制閥門主閥的開和關，原理如下：

閥前壓力經過法蘭通過5進入到減壓閥4（主要起保持閥前壓力穩定）在經過3進入指揮器閥芯10（指揮器閥芯是采用氣關方式，閥后壓力不在設定值時是開的狀態）閥前介質通過指揮器閥芯10到達節流閥9，（主要起分流和平衡作用）進入主閥薄膜執行機構，（主閥薄膜執行機構采用氣開設計）打開主閥芯7，閥后壓力通過接管11同指揮器薄膜執行機構相連接，檢測機構2接受到閥后壓力和流量，帶動指揮器執行機構向下關閉指揮器閥芯，閥后壓力設定通過指揮器1內的調節彈簧恒定設定壓力。
