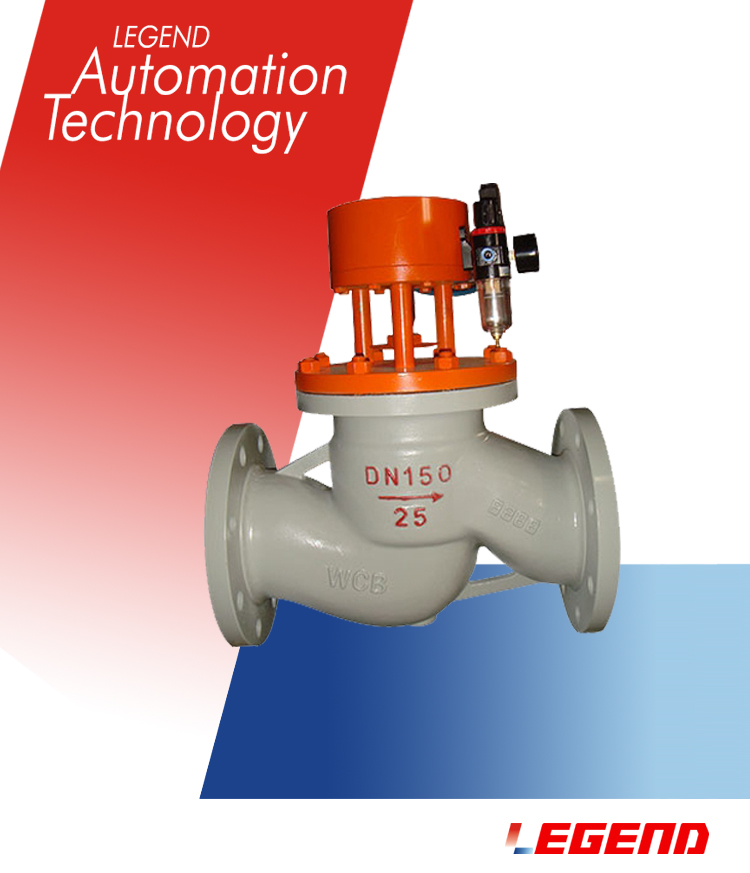

氣動切斷閥首頁 > 產品展示 > 調節閥 > 氣動切斷閥 > ZSQP切斷閥
 |
歐系精裝、控制準確、密封性好、設計先Jin、品質優良
壓降損失小、輸出力穩定、流量系數大、通道光滑截面相等
調節范圍廣、流量特性精度高、頂部導向結構、手輪.操作簡便
| 閥內組件 | |||
| 閥芯型式 |
單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥蕊（三通） | ||
| 流量特性 | 快開 | ||
| 材 料 | 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。 | ||
| 閥作用形式 | ||
| 單作用執行機構：氣關式(B)-失氣時閥位開(FO)；氣開式(K)一失氣時閥位關(FC) | ||
| 單作用執行機構：氣關式(B)-失氣時閥位開(FO)；氣開式(K)一失氣時閥位關(FC) | ||
|
額定流量系數Kv、額定行程、泄漏量、允許壓差 | |||||||||||||
| 公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 流量系數Kv | 單座、三通 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 |
| 套筒 | - | - | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 | |
| 額定行程L（mm） | 8 | 12 | 20 | 25 | 40 | ||||||||
| 泄漏量L/H | 硬密封 | 單座：0.01%x閥額定容量；套筒：0.5%x閥額定容量 | |||||||||||
| 軟密封 | VI級 | ||||||||||||
| 允許壓差 | 單座、三通 | 64 | 60.9 | 29.1 | 18.5 | 21.8 | 13.3 | 15.2 | 9.9 | 6.2 | 6 | 6.9 | 3.9 |
| 套筒 | 64 | ||||||||||||
| 備注：對于波紋管密封調節閥，Zui大允許壓差為10bar，表中數值若小于10bar則不變，若大于10bar則取l0bar. | |||||||||||||
?
