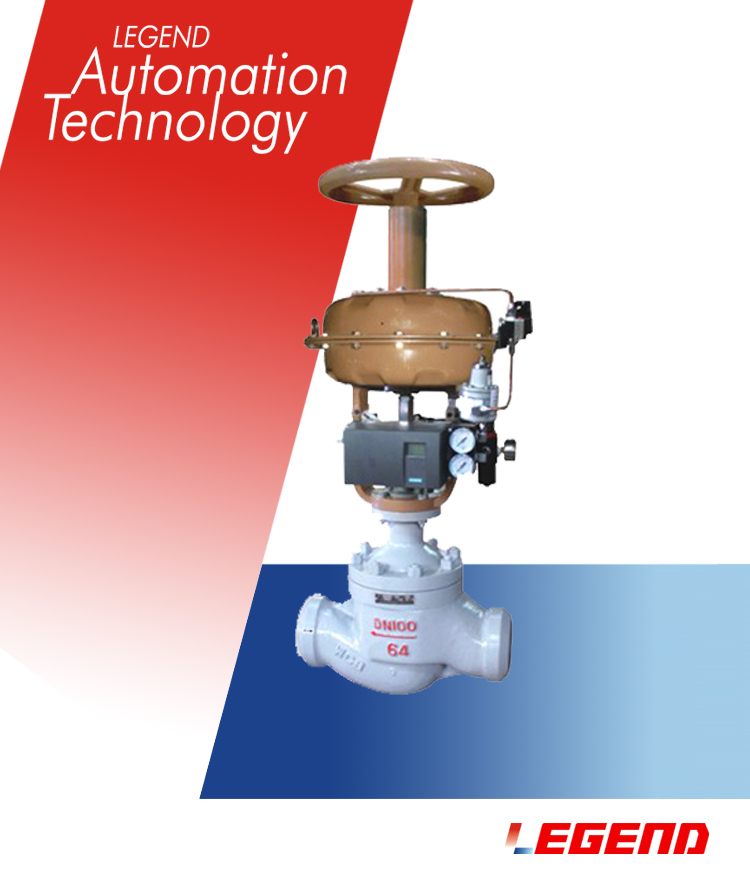

氣動調節閥首頁 > 產品展示 > 調節閥 > 氣動調節閥 > HPS型氣動高壓調節閥
歐系精裝、設計先Jin、控制準確、密封性好、品質優良
流量特性精度高、頂部導向結構、結構良好、替代進口
流量系數大、壓降損失小、輸出力穩定、通道光滑截面相等
| 閥內組件 | |||
| 閥芯型式 | 單座柱塞型閥芯 | ||
| 流量特性 | 等百分比特性和線性特性 | ||
| 材 料 | 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 | ||
| 執行機構 | |||||||
| 型 式 | ZHA/B多彈簧薄膜執行機構 | ||||||
| 型 號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||
| 有Xiao面積cm2 | 350 | 350 | 560 | 900 | 1400 | ||
| 行程mm | 10、16 | 25 | 40 | 40、60 | 100 | ||
| 彈簧范圍KPa | 20-100(標準)、20-60、60-100、40-200、80-240 | ||||||
| 膜片材料 | 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||||
| 供氣壓力 | 140-400KPa | ||||||
| 氣源接口 | RC1/4" | ||||||
| 環境溫度 | -30-70℃ | ||||||
| 附件 | ||
| 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||
| 介質流向、底進側出 | ||||||
|
反作用 執行機構 | 彈簧壓力范圍(KPa) | 10~90 | 60~180 | |||
| 氣源壓力(bar) | 1.4 | 2.4 | ||||
| 公稱壓力(bar) | 320 | 220 | 320 | 220 | ||
|
反作用 執行機構 | 彈簧壓力范圍(KPa) | 500~1300 | 600~1800 | |||
| 氣源壓力(bar) | 1.4 | 2.4 | ||||
| 公稱壓力(bar) | 320 | 220 | 320 | 220 | ||
| DN(mm) | Kv | Fe(cm2) | 允許壓差(bar) | |||
| 6 | 0.04~0.4 | 200 | 320 | 220 | 320 | 220 |
| 10~25 | 0.1~1.6 | 400 | 320 | 220 | 320 | 220 |
| 2.5 | 320 | 220 | 320 | 220 | ||
| 4.0 | 250 | 200 | 280 | 220 | ||
| 6.3 | 140 | 100 | 160 | 130 | ||
| 8 | 80 | 64 | 100 | 80 | ||
| 32 | 6.3 | 630 | 220 | 160 | 250 | 200 |
| 10 | 140 | 100 | 160 | 130 | ||
| 16 | 64 | 50 | 64 | 55 | ||
| 40 | 10 | 140 | 100 | 160 | 130 | |
| 25 | 40 | 30 | 40 | 35 | ||
| 50 | 16 | 64 | 50 | 64 | 55 | |
| 40 | 20 | 16 | 25 | 20 | ||
| 65 | 25 | 1000 | - | - | 80 | 55 |
| 63 | - | - | 25 | 20 | ||
| 80 | 40 | - | - | 40 | 35 | |
| 100 | - | - | 16 | 14 | ||
| 100 | 63 | - | - | 25 | 20 | |
| 160 | - | - | 10 | 8 | ||
