如何調節電動真空蝶閥？

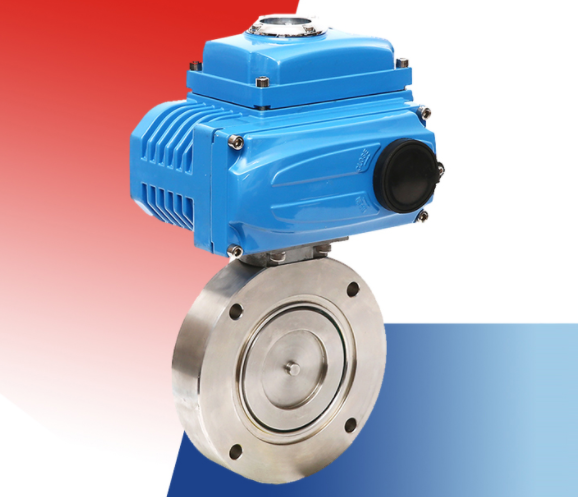

電動真空蝶閥采用回轉式電動電子調節閥驅動裝置，閥門的啟閉可通過外接電源開關（采用手動分度開關或電腦控制）。外部輸入信號或中間位置控制。這起到了連接或阻斷真空管道中空氣流動的作用。適用工作介質為空氣和非腐蝕性氣體。

電動蝶閥是采用中心線圓盤板與短結構鋼板焊接而成的新型結構設計制造的。結構緊湊、重量輕、安裝方便、流阻小、流通量大。,避免了高溫膨脹的影響，操作方便。主體上無連桿或螺栓，工作可靠，壽命長?？啥辔恢冒惭b，不受介質流向影響。

電動真空蝶閥執行器在出廠前已經對單機和調節閥總成進行了調整，但考慮到運輸和安裝過程中的劇烈振動和沖擊，在操作前必須進行檢查。動作是準確的。如果有偏差，您可以按照以下步驟進行調整。

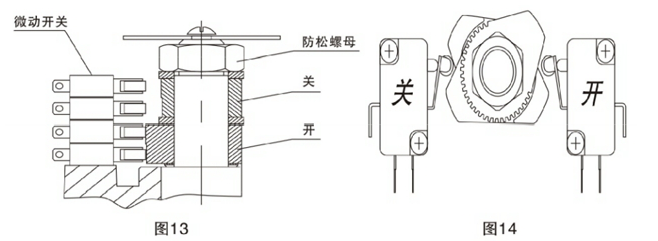

1、調整行程限制（圖13和14）

轉動手輪將執行器移動到美國的閥門位置。然后用扳手松開限位凸輪固定螺母，轉動限位凸輪（黃色亮，紅色滅）將限位開關（CLS）調整到可以下推的位置，然后調整限位凸輪螺母。擰緊.這樣，當執行器完全關閉時，行程限位的位置就設定好了。完全打開時的位置也一樣。

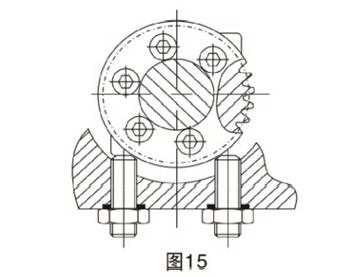

2、調整機械限位

松開機械限位螺釘?shù)逆i緊螺母，手動將執行器移Zhi全關位置，轉動限位螺母，碰到內扇形齒輪停止轉動，松開兩圈。 Zui后，擰緊鎖緊螺母。這樣，當執行器完全關閉時，機械限位的位置就設置好了。全開時的位置也可同樣設置。如圖15：

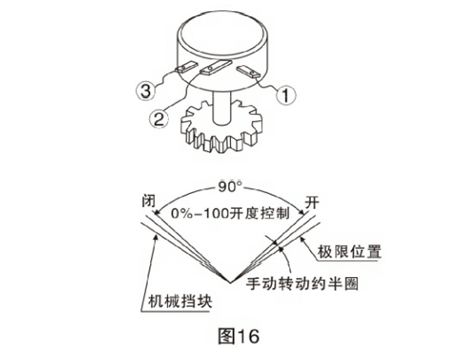

3、電位器調節

電位器作為反饋信號輸出到執行器，具有三個輸出端子，其中引腳②連接到電位器滑臂。(1)當腳接在執行器上時，與滑臂的阻力一一遞減。③腳接執行器，滑臂間的阻值不斷遞減（注意：電位器沒有被擋住。值超過零，跳動現象）。用手柄將閥門轉到全開位置，參照限位開關的操作。用萬用表測量，將端子②腳的電阻調整到35Ω～60Ω。如果不正確，可以通過轉動電位器的驅動齒輪進行調整。
