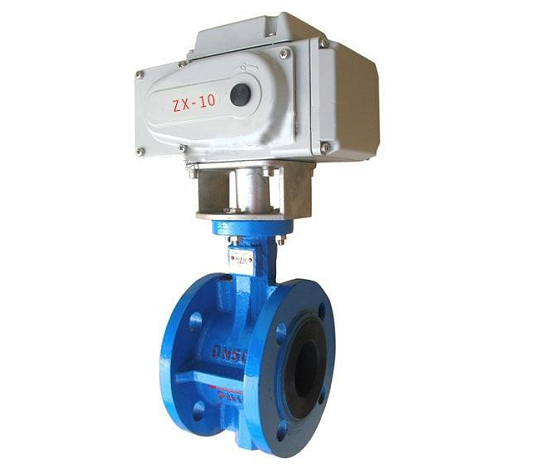

電動蝶閥的結構用途

電動蝶閥由角行程電動執行機構和蝶閥本體組成。電動蝶閥該產品可用做管道系統的切斷閥，控制閥和止回閥。附帶手動控制裝置，一旦出現電源故障，可以臨時用手動操作，不Zhi于影響使用。廣泛用于紡織、電站、石油化工、供熱制冷、制藥、造船、冶金、輕工、環保等領域。

電動蝶閥的優點

電動蝶閥具有連接簡單、結構緊湊、體積小、重量輕、阻力小、動作穩定可靠等優點。電蝶閥是意大利產品特性的參考。與普通球閥相比，電動蝶閥具有結構長度短、重量輕、安裝方便、節省材料等優點。此外，座椅采用彈性密封結構，密封可靠，易于開啟和關閉。防火結構，在火災的情況下，仍然能夠可靠地工作，并有良好的密封。

電源：AC 200/380 V

公稱直徑：DN10~150mm

輸出扭矩：50牛米~2000牛米

標稱壓力：1.6 2.5 4.04 6.4 mpa(定制)

操作范圍：0~90 0~360

泄漏：軟密封：零泄漏硬密封：10-5額定流量

動作時間：15秒/30秒/60秒

執行機構：可配備psq、hq、unic、361rs等系列電子執行機構

保護裝置：過熱保護

流量特性：快速開啟特性

環境溫度：-30-60

可調范圍：dn10-80 dn100-150 250:1 350:1

手動操作：附手柄

車身形狀：整體鍛造，整體鑄造

Ji限：機電雙Ji限

連接形式：超薄法蘭式、夾板式

保護級別：相當于IP-65

閥芯形狀：O形球閥芯

位置測量：可選開關或電位計

密封填料：vptfe填料、柔性石墨填料等。..

驅動電機：8W/E

基本誤差：1%

防爆等級：ExdII BT4 ExdII BT6

死區：1%

回差：1%

控制模式：開關控制、模擬控制

適用溫度：封閉覆蓋ptfe180°c，ppl300°c，硬封450°c
